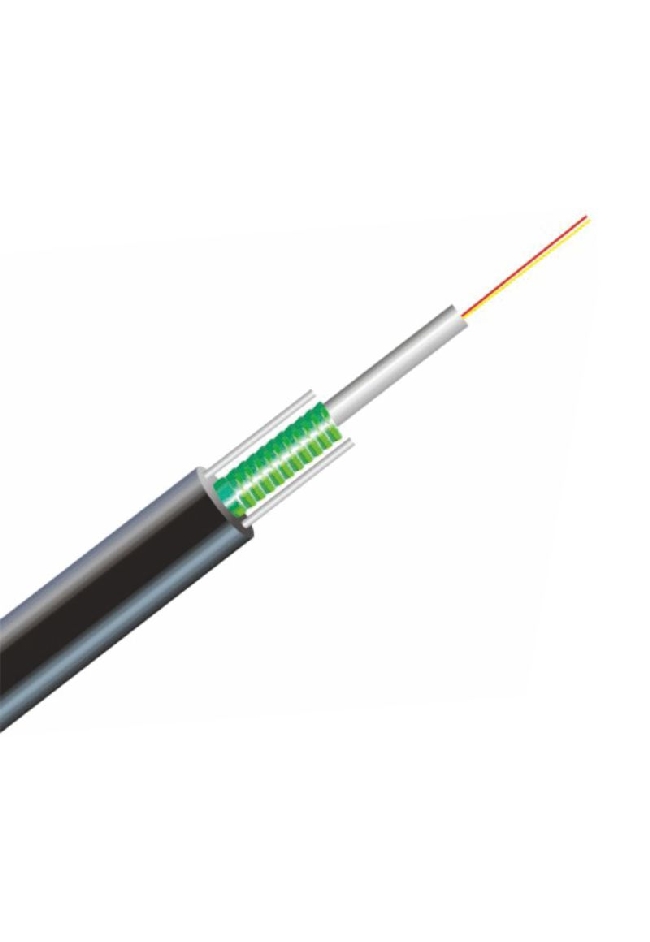

GYXTW[金属加强构件、夹带平行钢丝的钢-聚乙烯粘结护套中心束管式全填充型通信用室外光缆]：光缆的结构是将单模或多模光纤套入高模量的塑料中做成内填充防水化合物的松套管中，并置于缆中心。管外纵包阻水带及钢带，护套内嵌两根平行钢丝作为加强件成缆。
产品说明：
| 型号 | 最大芯数 | 光缆外径（cm） | 光缆重量（kg/km） | 拉伸力（N） | 压扁力（N/100mm） | 最小弯曲半径（mm） | |||
| 短暂 | 长期 | 短暂 | 长期 | 动态 | 静态 | ||||
| GYXTW | 4 | 1.0±0.2 | 80±2.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| GYXTW |
6 | 1.0±0.2 |
80±2.0 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| GYXTW |
8 | 1.0±0.2 |
80±2.0 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| GYXTW |
12 | 1.0±0.2 |
80±2.0 |
1500 |
600 |
1000 |
300 |
20D |
10D |
光学特性：
| 光纤类型 |
衰减 |
带宽 | ||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | |
| SM |
--- | --- | ≤0.36dB | ≤0.22dB |
--- | --- |
| OS2 |
--- | --- | ≤0.40dB |
≤0.23dB |
--- | --- |
| 62.5/125 | ≤3.4dB |
≤1.0dB |
--- | --- | ≥160MHz | ≥500MHz |
| 50/125 |
≤3.0dB |
≤1.0dB |
--- | --- | ≥500MHz |
≥500MHz |
| 50/125（OM3） |
≤3.0dB |
≤1.0dB |
--- | --- | ≥1500MHz |
≥500MHz |
| 50/125（OM4） |
≤3.0dB |
≤1.0dB |
--- | --- | ≥3500MHz |
≥500MHz |
| 型号 | 名称 |
颜色/样式/材质 |
| TE-F-TSA-SMBXX |
单模室外光缆 | 黑色/室外/PE/(9/125) |
| TE-F-TSA-SMCXX |
单模室外光缆 |
黑色/室外/PE/(9/125)/阻燃 |
| TE-F-TSA-52BXX |
多模室外光缆 |
黑色/室外/PE/(50/125) |
| TE-F-TSA-52CXX |
多模室外光缆 |
黑色/室外/PE/(50/125)/阻燃 |
| TE-F-TSA-MMBXX |
多模室外光缆 |
黑色/室外/PE/(62.5/125) |
| TE-F-TSA-53BXX |
万兆室外光缆 |
黑色/室外/PE/(万兆300型) |
| TE-F-TSA-54BXX |
万兆室外光缆 |
黑色/室外/PE/(万兆500型) |
